軽便鉄道糸満線の三角橋

0
    JUGEMテーマ:地域/ローカル

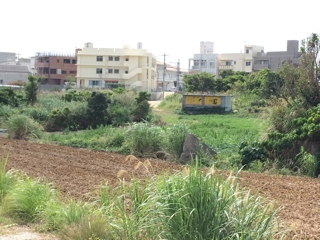

    軽便鉄道の数少ない遺構のうち、一ヶ所だけ見ていない場所がありました。

    それが、糸満市照屋に残る通称三角橋です。





    まったく分かりづらいのですが、三角定規の形をしたコンクリートの構造物が、左右二枚あり、定規に挟まれた雑草部分が用水路に架かる橋になっています。



    二枚の三角定規ですが、右手は手前が垂直で、左手は橋の向こう側が垂直です。

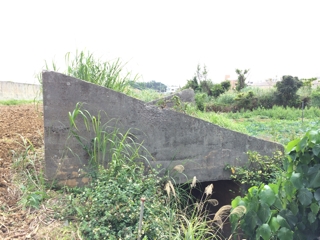

    右手の定規に近づいてみます。

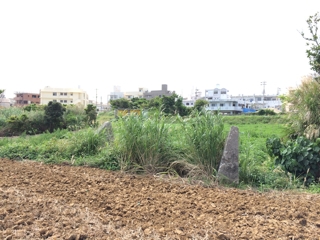

    手前の定規の奥に、もう一方の定規の頂点が見えていますね。



    なんなんすかね、これは。


    航空写真を見ましょう。

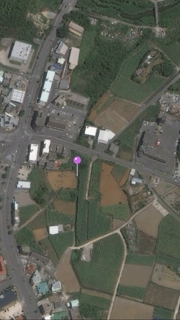

    ピンの位置が三角橋。左手は照屋東交差点です。

    ピンの位置から右上に抜ける道と左下に抜ける道。それが、軽便鉄道糸満線跡です。

    最初の写真でもわかりますが、三角橋の付近は窪地になっています。そのため、現在の県道から県道までの間を築堤し、その上に線路を敷設したようです。

    つまり、三角橋は築堤が用水路を跨ぐためのもの。定規の部分は橋の欄干ではなく、築堤の擁壁なのです。


    で?

    それが何故、四角ではなく三角なのか。何故、左右の定規が反対向きなのか。このスタイルが擁壁能力を向上させるってことなのか。

    私にはさっぱりわかりません。

    これは橋梁か築堤の技術者でないと。


    あっ!!

    「いなちち」のパパが橋梁技術者だったが・・・。

    彼は読んでくれているのか?

    読んでたら、教えてちょうだい。


    それから、線路跡が直進しているにも関わらず、三角橋は微妙に角度がついてるのよねぇ。つまり、用水路に直角に架かっています。

    それだと線路は緩やかなS字になってしまうが。

    何で線路が直進できるように橋を架けなかったのか。

    これまた、不思議です。


    三角橋を取り上げてるブログは沢山あるのに、私と同じような疑問を感じた人は、誰一人いない模様です。

    何で気にならないのか。


    イライラする(笑)。


    あっ、そうそう。

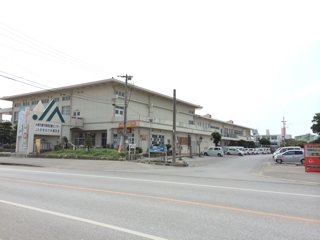

    三角橋から県道7号線を渡った先にあるJAいとまん。



    ここの駐車場が、かつての兼城駅跡です。兼城駅の次は糸満駅で、軽便鉄道糸満線の終点です。
